一、 產品簡介

LEEMC 交剪式投影機升降器 B5電子定位系列，是力美公司于 2021年最新推出自研自產創新設計的電子定位投影機交剪吊架，

在已有TY高端桿式投影機升降器的基礎上，意在滿足投影機電動升降器在經濟成本上推出的行業內豐富產品線，

滿足客戶在投影機升降隱藏需求上不同的市場定位。此系列針對投影機重量超過 20kg小于50KG、行程 5m 內、

安裝空間大于650mm~850mm 設計。可廣泛應用于會議室、培訓室、多媒體課室、酒店多功能廳等場所。

二、 功能特性

1、 獨創電動吊架遙控地面調整技術，不在為先期裝修期間吊架安裝完成，后期安裝投影機或投影幕時需要重新調整吊架上下位置，

而重新爬入天花調整定位艱難與辛苦，只需在投影機、投影幕安裝到位后咱在地面輕按遙控器手柄，

即可輕松完成對電動吊架的上下定位調整。比傳統的電動吊架定位更精確。

2、 創新設計吊架不銹鋼絲動力拉繩壓緊技術，在吊架安裝使用時不會因為無負載造成拉繩在繞繩器上的松亂。

3、 標配無線遙控器控制、手動開關控制、弱電 RS485 控制方便集中管理，也可選配獨立控制。

4、 可設置電子上限位和下限位，配合光柵輔助定位，比傳統交剪吊架的物理定位更精 準，偏差不超過 4mm。

5、 配備萬向節投影機安裝爪頭，適配各種孔位投影機的安裝。

6、 為了安全考慮，可以依據投影機重量，采用 4、6孔脹栓或絲桿吊裝，使用更安全更放心。現場安裝極為方便。

三、 技術參數

HGR-520HL

設備外形尺寸 （不包括底托板）

W550mm×D520mm×H290mm

整機凈重 46kg

負載能力 ≤38kg

天花安裝高度 ＞700mm （含投影機高度260mm）

最大伸出距離 2000mm

單程最大運行時間140sec

電能消耗 60W

投影機最大體積 （含鏡頭和接線）

W550mm×D530mm×H260mm （使用弓形絲桿）

天花裝飾底托板 W600mm×D600mm  吊掛絲桿孔距380*380mm

天花開孔 W570mm×D570mm

上頂板吊裝孔距 W372mm（左右）×D153+153mm

控制方式 標配弱電 RS485、無線遙控 、手控

供電電壓 220V

HGR-530HL

設備外形尺寸 （不包括底托板）

W550mm×D520mm×H340mm

整機凈重 48kg

負載能力 ≤35kg

天花安裝高度 ＞730mm （含投影機高度260mm）

最大伸出距離 2700mm

單程最大運行時間160sec

電能消耗 60W

投影機最大體積 （含鏡頭和接線）

W550mm×D530mm×H260mm （使用弓形絲桿）

天花裝飾底托板 W600mm×D600mm

天花開孔 W570mm×D570mm

上頂板吊裝孔距 W372mm（左右）×D153+153mm

控制方式 標配弱電 RS485、無線遙控 、手控

供電電壓 220V

HGR-550HL

設備外形尺寸 （不包括底托板）

W550mm×D520mm×H450mm

整機凈重 51kg

負載能力 ≤30kg

天花安裝高度 ＞830mm （含投影機高度260mm）

最大伸出距離 2000mm

單程最大運行時間180sec

電能消耗 60W

投影機最大體積 （含鏡頭和接線）

W550mm×D530mm×H260mm （使用弓形絲桿）

天花裝飾底托板 W600mm×D600mm

天花開孔 W570mm×D570mm

上頂板吊裝孔距 W372mm（左右）×D153+153mm

控制方式 標配弱電 RS485、無線遙控 、手控

供電電壓 220V

加大行程、增大負重型號：HGR-560HL  HGR-570HL HGR-580HL.......

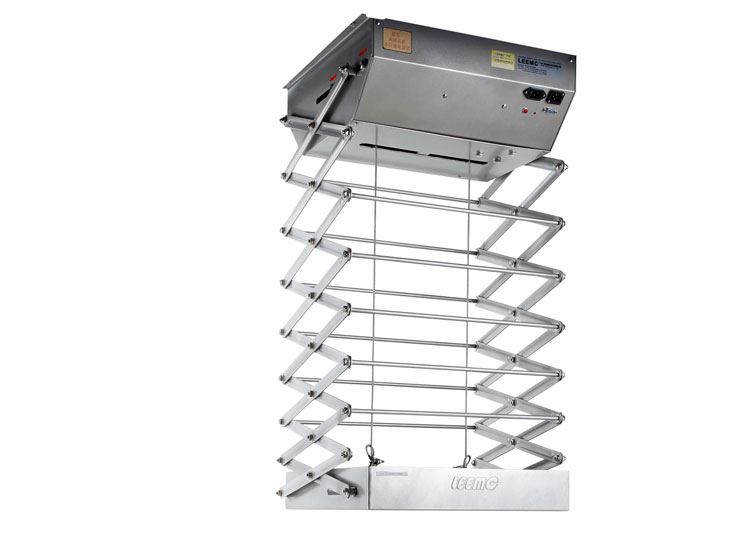

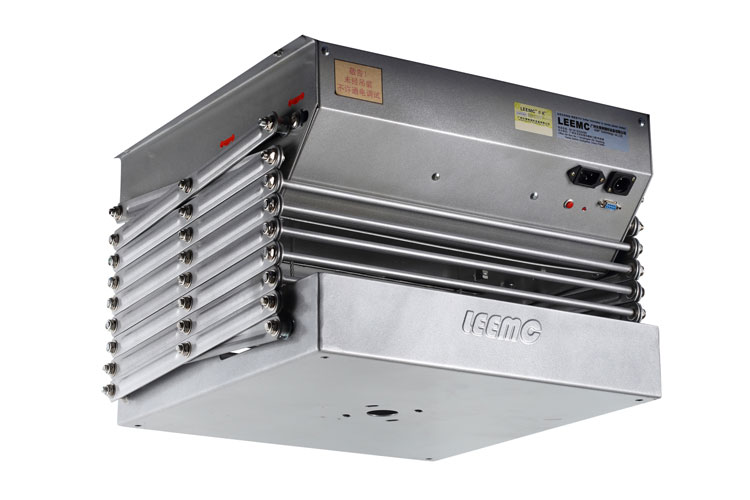

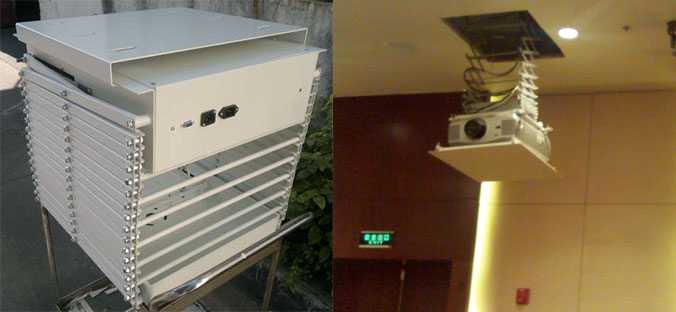

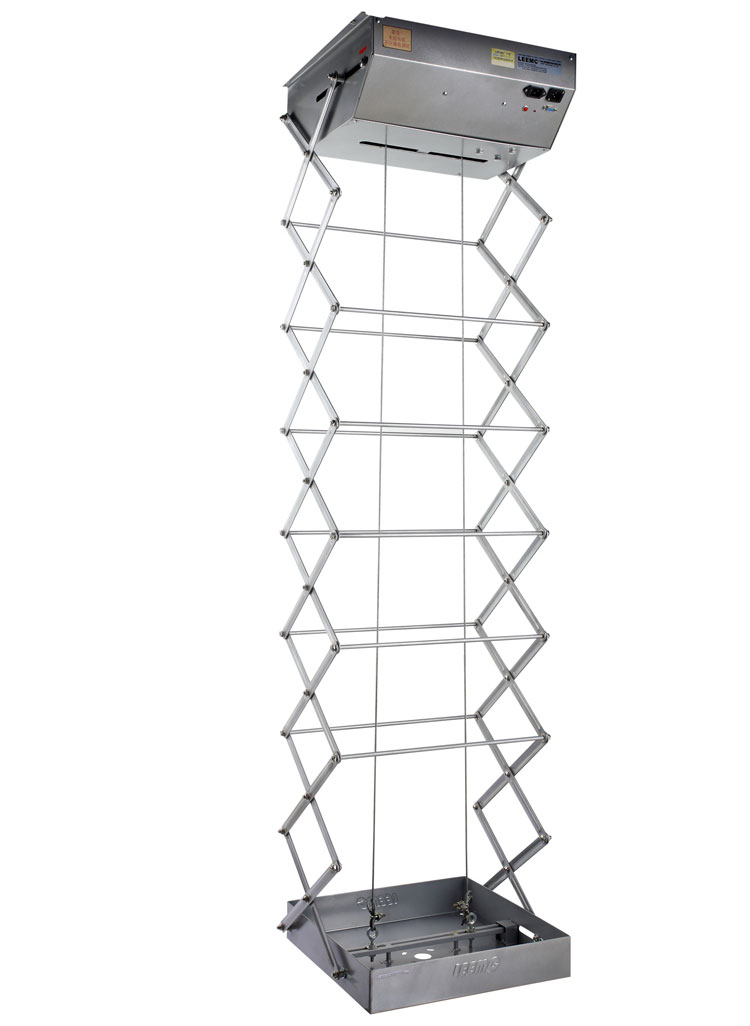

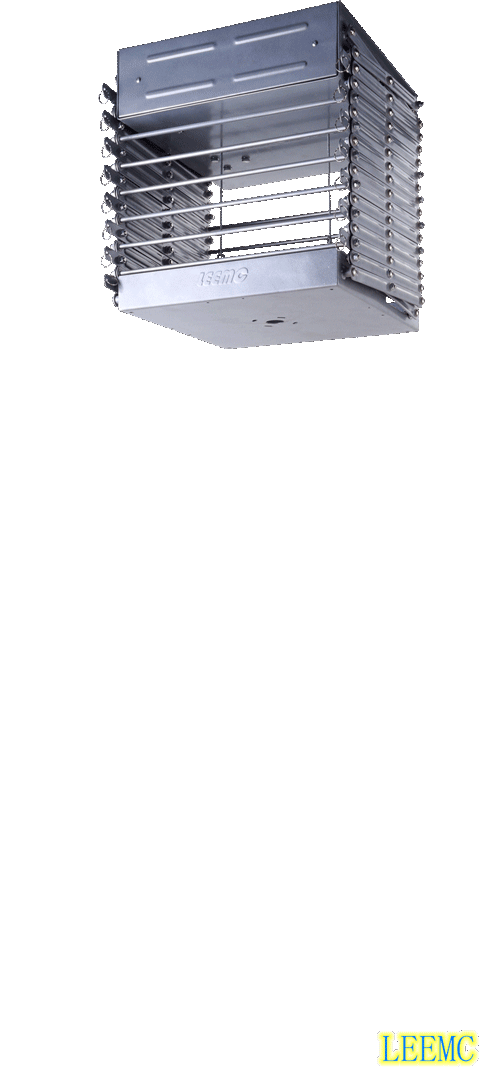

四、 狀態圖
