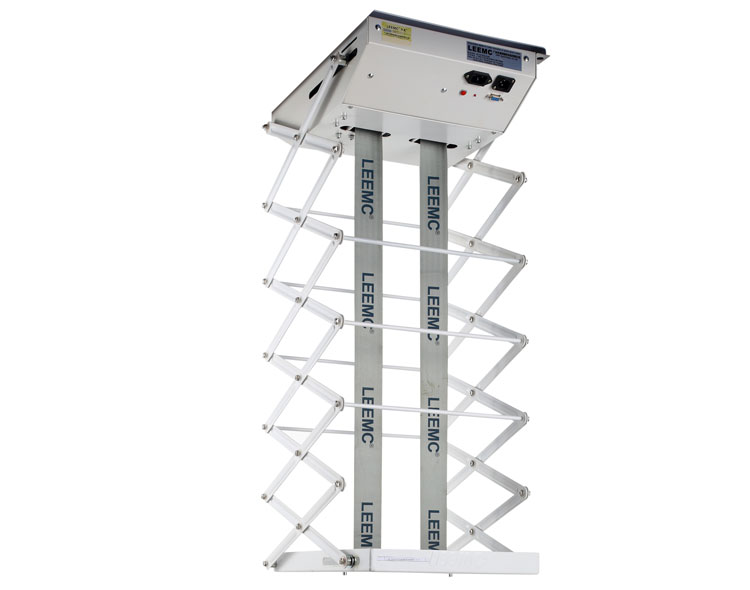

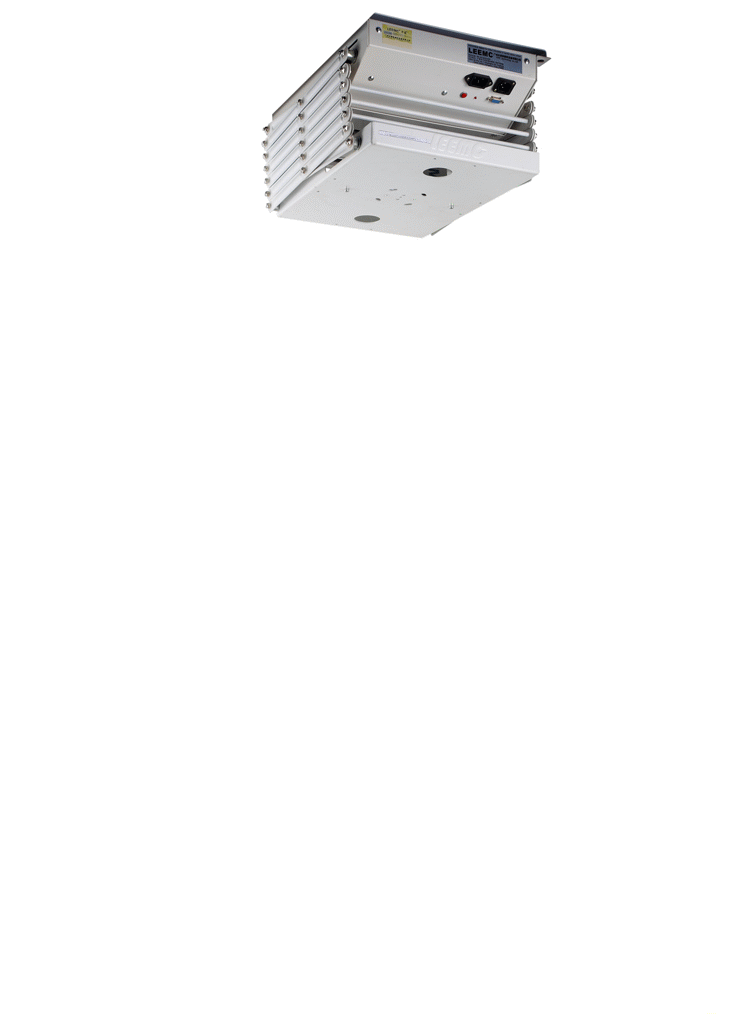

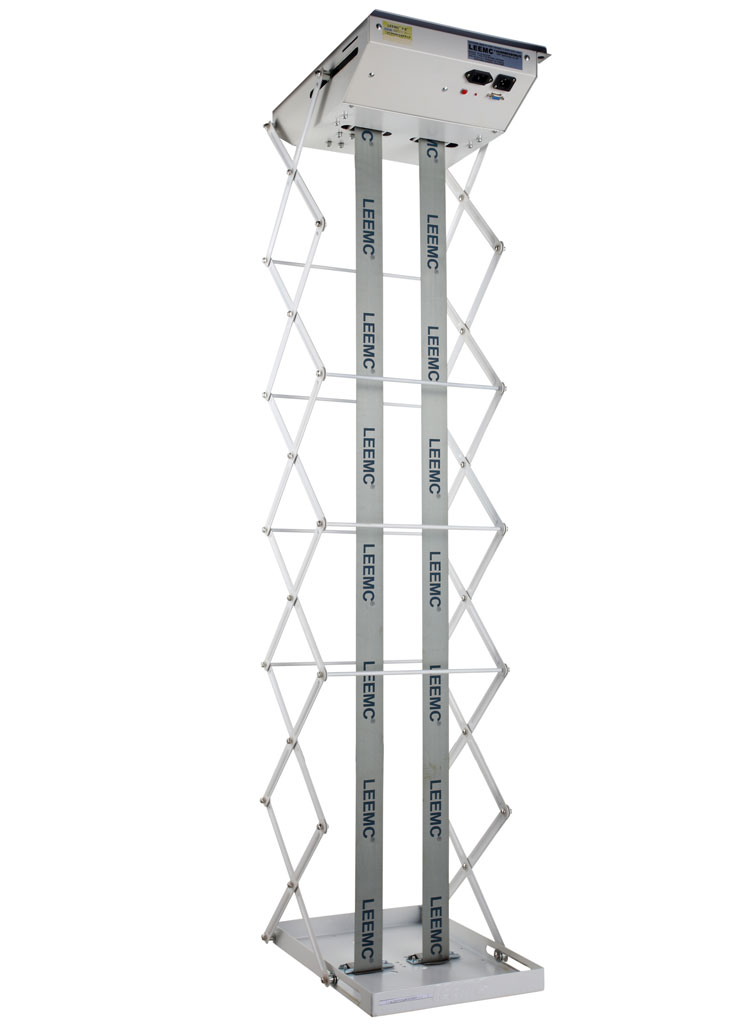

一、 產品簡介

LEEMC 交剪式投影機升降器 BL系列，力美公司于 2020年最新推出自研自產創新設計的電子定位使用于投影機交剪吊架，

在已有TY高端桿式與大型投影機交剪式電動投影機升降器的基礎上，意在滿足投影機電動升降器在經濟成本上推出的行業內豐富產品線，

滿足客戶在較輕型經濟投影機升降隱藏需求上不同的市場定位。此系列針對投影機重量不超過 18kg、行程 3m 內、

安裝空間大于450-650mm設計。可廣泛應用于會議室、培訓室、多媒體課室、酒店多功能廳等場所。

二、 功能特性

1、 最新BL-D系列輕型電動吊架成功使用獨創的電動吊架遙控地面調整技術，不在為先期裝修期間吊架安裝完成，

后期安裝投影機或投影幕時需要重新調整吊架上下位置，而重新爬入天花調整定位艱難與辛苦，只需在投影機、

投影幕安裝到位后咱在地面輕按遙控器手柄，即可輕松完成對電動吊架的上下定位調整。比傳統的電動吊架定位更精確。。

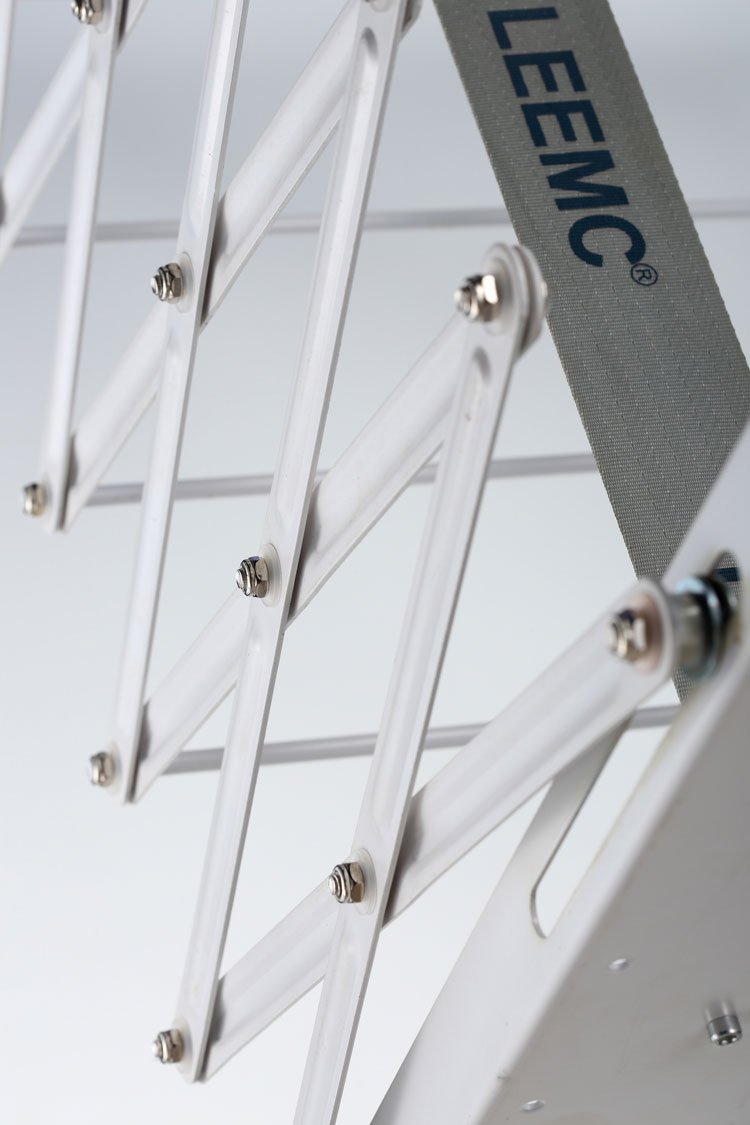

2、 應用雙寬動力拉帶技術，在吊架安裝使用時不會因為空調風力吹動造成吊架的晃動。

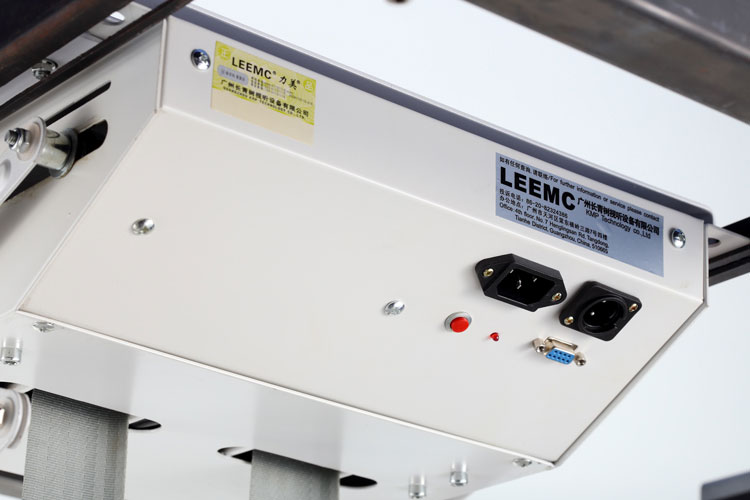

3、 標配無線遙控器控制、手動開關控制、弱電 RS485 控制方便集中管理，也可選配獨立控制。

4、 可設置機械定位或電子上限位和下限位，配合光柵輔助定位，比傳統交剪吊架的物理定位更精 準，偏差不超過 4mm。

5、 配備萬向節投影機安裝爪頭，適配各種孔位投影機的安裝。

6、 為了安全考慮，可以依據投影機重量，采用 4、6孔脹栓或絲桿吊裝以確保高空吊架的長期牢固安全，使用更安全更放心。

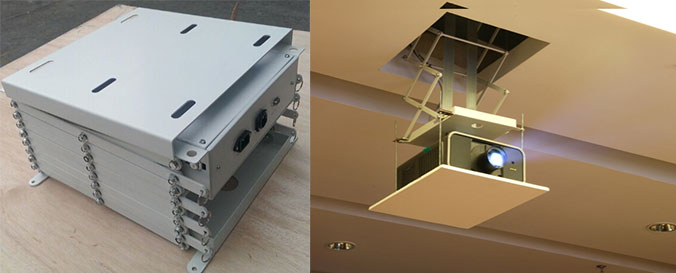

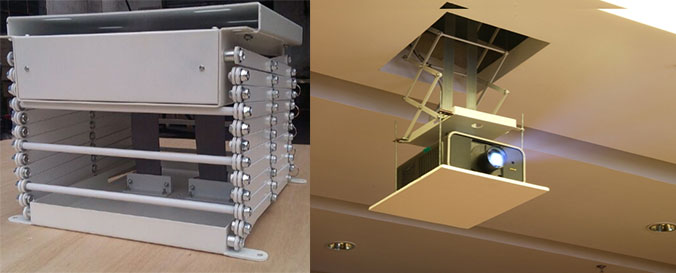

現場安裝極為方便。

三、 技術參數

HGR-215BL

設備外形尺寸 （不包括底托板）

W420mm×D400mm×H210mm

整機凈重 26kg

負載能力 ≤15kg

天花安裝高度 ＞460mm （含投影機高度140mm）

最大伸出距離 1500mm（含機身）

單程最大運行時間140sec

電能消耗 20W

投影機最大體積 （含鏡頭和接線）

W450mm×D450mm×H140mm （使用弓形絲桿）

天花裝飾底托板 W500mm×D500mm  吊掛絲桿孔距380*380mm

天花開孔 W470mm×D470mm

上頂板吊裝孔距 W370mm（左右）×350mm

控制方式 標配弱電 RS485、無線遙控 、手控（可選配電子定位）

供電電壓 220V

HGR-220BL

設備外形尺寸 （不包括底托板）

W420mm×D400mm×H240mm

整機凈重 30kg

負載能力 ≤25kg

天花安裝高度 ＞480mm （含投影機高度140mm）

最大伸出距離 2000mm（含機身）

單程最大運行時間160sec

電能消耗 30W

投影機最大體積 （含鏡頭和接線）

W450mm×D450mm×H140mm （使用弓形絲桿）

天花裝飾底托板 W500mm×D500mm  吊掛絲桿孔距380*380mm

天花開孔 W470mm×D470mm

上頂板吊裝孔距 W370mm（左右）×350mm

控制方式 標配弱電 RS485、無線遙控 、手控（可選配電子定位）

供電電壓 220V

HGR-230BL

設備外形尺寸 （不包括底托板）

W420mm×D400mm×H320mm

整機凈重 35kg

負載能力 ≤25kg

天花安裝高度 ＞600mm （含投影機高度140mm）

最大伸出距離 3000mm（含機身）

單程最大運行時間240sec

電能消耗 30W

投影機最大體積 （含鏡頭和接線）

W450mm×D450mm×H140mm （使用弓形絲桿）

天花裝飾底托板 W500mm×D500mm  吊掛絲桿孔距380*380mm

天花開孔 W470mm×D470mm

上頂板吊裝孔距 W370mm（左右）×350mm

控制方式 標配弱電 RS485、無線遙控 、手控（可選配電子定位）

供電電壓 220V
